关于TM-1300系列微动开关详细资料

发布时间:2016年09月26日    浏览量:1243 次

  微动开关概述

      微动开关是具有微小接点间隔和快动机构,用规定的行程和规定的力进行开关动作的接点机构,用外壳覆盖,其外部有驱动杆的一种开关,因为其开关的触点间距比较小,故名微动开关,又叫灵敏开关。电气文字符号为:SM。

 微动开关工作原理

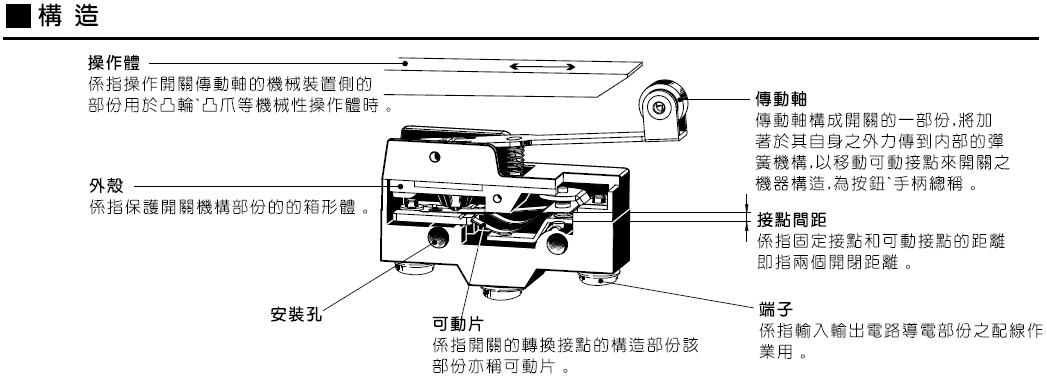

    外机械力通过传动元件(按销、按钮、杠杆、滚轮等)将力作用于动作簧片上,当动作簧片位移到临界点时产生瞬时动作,使动作簧片末端的动触点与定触点快速接通或断开。

    当传动元件上的作用力移去后,动作簧片产生反向动作力,当传动元件反向行程达到簧片的动作临界点后,瞬时完成反向动作。微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。

微动开关种类

    微动开关的种类繁多,内部结构有成百上千种,按体积分有普通型、小型、超小型;按防护性能分,有防水型、防尘型、防爆型;按分断形式分,有单联型、双联型、多连型。还有一种强断开微动开关(当开关的簧片不起作用的时候,外力也能使开关断开);按分断能力分,有普通型、直流型、微电流型、大电流型。按使用环境分,有普通型、耐高温型(250℃)、超耐高温陶瓷型(400℃)

    微动开关一般以无辅助按压附件为基本型式,并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件,根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。

    微动开关在需频繁换接电路的设备中进行自动控制及安全保护等,广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备,以及航天、航空、舰船、导弹、坦克等军事领域,已经广泛应用于以上领域,开关虽小,但起着不可替代的作用。

   目前国内市面上的微动开关根据使用要求的不同,开关的机械寿命有3W次至1000W次不等,一般有10W、20W、50W、100W次、300W次、500W次、800W次,国内一般使用铍青铜、锡青铜、不锈钢丝做簧片,国外的ALPS最高可以做到1000W次,他们的簧片是用稀有金属钛做成的。国内的腾飞电子所生产的WK-01B最高也可以到达1000W次。

微动开关用途
   如电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品,测试仪器、燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备、24小时定时器等

微动开关注意事项
1)固定开关主体时,请使用M2的小螺钉在平滑面上以0.098N·m以下的扭矩进行固定。此外,为防止螺钉发生松动,建议同时使用垫圈。
2)请注意自由状态下动作体不应直接对按钮或者激励器施加力量,使用时对于按钮应在垂直方向上施加力量。
3)动作后的动作设定,以O.T.值的70[%]以上为标准。开关的情况下,请勿将动作体设定在动作限度位置上,以免冲击所伴随的开闭、过行程缩短寿命。
2. 关于动作特性的变化
关于动作特性的变化,即使在动作特性规格值的±20[%]发生变化也不应引发故障。
3. 关于焊接作业
手焊接的情况下,请使用带温度调节的电温度320℃max.)在3秒内完成作业,并注意作业中不要在端子部上施加力量。
4. 在微小电流、电压下使用时,建议使用小功率电路型(Au包层触点)。
5. 环境

 TM-1300系列微动开关
